尼龍的品種很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等.以PA6、PA66、PA610、PA11、PA12最為常用。

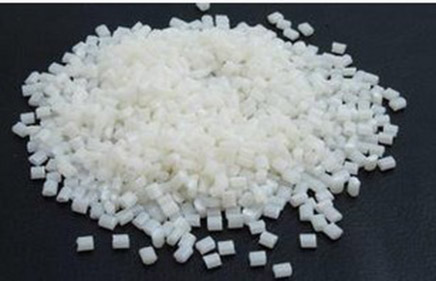

     尼龍類工程塑料外觀上都呈現(xiàn)為角質(zhì)、韌性、表層光亮、白色（或乳白色）或微黃色、透明或半透明的結(jié)晶性樹脂，它容易被著成任一種顏色。作為工程塑料的尼龍分子量一般為1.5-3萬。它們的密度均稍大于1，密度：1.14-1.15g／cm3。拉伸強(qiáng)度：＞ 60．0MPa。伸長(zhǎng)率：＞ 30%。彎曲強(qiáng)度：90.0MPa 。缺口沖擊強(qiáng)度：(kJ／m2) ＞ 5。

     尼龍性能的主要優(yōu)點(diǎn)：

     1.機(jī)械強(qiáng)度高，韌性好，有較高的抗拉、抗壓強(qiáng)度。比拉伸強(qiáng)度高于金屬，比壓縮強(qiáng)度與金屬不相上下，但它的剛性不及金屬?？估瓘?qiáng)度接近于屈服強(qiáng)度，比ABS高一倍多。對(duì)沖擊、應(yīng)力振動(dòng)的吸收能力強(qiáng)，沖擊強(qiáng)度比一般塑料高了許多，并優(yōu)于縮醛樹脂。

     2. 耐疲勞性能突出，制件經(jīng)多次反復(fù)屈折仍能保持原有機(jī)械強(qiáng)度。常見的自動(dòng)扶梯扶手、新型的自行車塑料輪圈等周期性疲勞作用極明顯的場(chǎng)合經(jīng)常應(yīng)用PA。

     3.軟化點(diǎn)高，耐熱(如尼龍46等,高結(jié)晶性尼龍的熱變形溫度高,可在150度下長(zhǎng)期使用.PA66經(jīng)過玻璃纖維增強(qiáng)以后,其熱變形溫度達(dá)到250度以上).

     4. 表面光滑，摩擦系數(shù)小，耐磨。作活動(dòng)機(jī)械構(gòu)件時(shí)有自潤(rùn)滑性，噪聲低，在摩擦作用不太高時(shí)可不加潤(rùn)滑劑使用；如果確實(shí)需要用潤(rùn)滑劑以減輕摩擦或幫助散熱，則水油、油脂等都可選擇。從而,做為傳動(dòng)部件其使用壽命長(zhǎng).

     5. 耐腐蝕，十分耐堿和大多數(shù)鹽液，還耐弱酸、機(jī)油、汽油，耐芳烴類化合物和一般溶劑，，對(duì)芳香族化合物呈惰性，但不耐強(qiáng)酸和氧化劑。能抵御汽油、油、脂肪、酒精、弱堿等的侵蝕和有很好的抗老化能力。可作潤(rùn)滑油、燃料等的包裝材料。

     6. 有自熄性，無毒，無臭，耐候性好,對(duì)生物侵蝕呈惰性，有良好的抗菌、抗霉能力。

     7. 有優(yōu)良的電氣性能。電絕緣性好,尼龍的體積電阻很高,耐擊穿電壓高,在干燥環(huán)境下，可作工頻絕緣材料，即使在高濕環(huán)境下仍具有較好的電絕緣性。

     8. 制件重量輕、易染色、易成型。因有較低的熔融粘度，能快速流動(dòng)。易于充模，充模后凝固點(diǎn)高，能快速定型，故成型周期短，生產(chǎn)效率高。

     尼龍性能的主要缺點(diǎn)

     1. 易吸水。吸水性大，飽和水可以達(dá)到3%以上.一定的程度上影響尺寸穩(wěn)定性和電性能，特別是薄壁件增厚影響較大；吸水亦會(huì)大大降低塑料的機(jī)械強(qiáng)度。在選材時(shí)，應(yīng)顧及使用環(huán)境及與別的元件的配合精度的影響。纖維增強(qiáng)可降低樹脂吸水率，使其能在高溫、高濕下工作。尼龍與玻璃纖維親合性十分良好。常用于制作梳子、牙刷、衣鉤、扇骨、網(wǎng)袋繩、水果外包裝袋等等。無毒性，但不可長(zhǎng)期與酸堿接觸。值得注意的是,加入玻纖后,尼龍的抗拉強(qiáng)度可提高2 倍左右,耐溫能力也相應(yīng)得到提高.

     2. 耐光性較差。在長(zhǎng)期偏高溫環(huán)境下會(huì)與空氣中的氧發(fā)生氧化作用,開始時(shí)顏色變褐，繼面破碎開裂。

     3. 注塑技術(shù)要求較嚴(yán)：微量水分的存在都會(huì)對(duì)成型質(zhì)量造成很大損害;因熱膨脹作用使制品尺寸穩(wěn)定性較難控制；制品中尖角的存在會(huì)導(dǎo)致應(yīng)力集中而降低機(jī)械強(qiáng)度；壁厚如果不均勻會(huì)導(dǎo)致制件的扭曲、變形；制件后加工時(shí)設(shè)備精度要求高。

     4. 會(huì)吸收水、醇而溶脹，不耐強(qiáng)酸及氧化劑，不能作耐酸材料使用。

     成型及后處理

     除透明尼龍外，其它尼龍都屬于結(jié)晶性塑料，有較高的熔點(diǎn)，熔融溫度范圍較窄，熱穩(wěn)定性不好。PA較易吸濕，潮濕的尼龍?jiān)诔尚瓦^程中，表現(xiàn)為粘度急劇下降并混有氣泡制品表面出現(xiàn)銀絲，所得制品機(jī)械強(qiáng)度下降，所以加工前材料必需干燥處理，可在80～110℃干燥6小時(shí)，成型時(shí)允許含水量尼龍6和尼龍66為 0.1%，尼龍11為0.15%，尼龍610為0.1%～0.15%，最高不得超過0.2%。注意，PA類塑料在90℃以上干燥易引起變色。

     PA流動(dòng)性好，易溢料，宜用自鎖時(shí)噴嘴，并應(yīng)加熱。同時(shí)由于溶體冷凝速度快，應(yīng)防止物料阻塞噴嘴、流道、澆口等引起制品不足現(xiàn)象。模具溢邊值0.03，而且熔體粘度對(duì)溫度和剪切力變化都比較敏感，但對(duì)溫度更加敏感，降低熔體粘度先從料筒溫度入手。成型收縮范圍及收縮率大，方向性明顯，易發(fā)生縮孔，變形等。

     PA再生料的使用最好不超過三次，以免引起制品變色或機(jī)械物理性能的急劇下降，應(yīng)用量應(yīng)控制在25%以下，過多會(huì)引起工藝條件的波動(dòng)，再生料與新料混合必須進(jìn)行干燥。

     開機(jī)時(shí)應(yīng)首先開啟噴嘴溫度，然后再給料筒加溫，當(dāng)噴嘴阻塞時(shí)，切忌面對(duì)噴孔，以防料筒內(nèi)的溶體因壓力聚集而突然釋放，發(fā)生危險(xiǎn)。在停機(jī)時(shí)要清空螺桿，防止下次生產(chǎn)時(shí)，扭斷螺桿。

     使用少量的脫模劑有時(shí)對(duì)氣泡等缺陷有改善和消除的作用。尼龍制品的脫模劑可選用硬脂酸鋅和白油等，也可以混合成糊狀使用，使用時(shí)必須量少而均勻，以免造成制品表面缺陷。

     尼龍制品的后處理是為了防止和消除制品中的殘留應(yīng)力或因吸濕作用所引起的尺寸變化。后處理方法有熱處理法和調(diào)濕法兩種。

     a). 熱處理常用方法在礦物油、甘油、液體石蠟等高沸點(diǎn)液體中，熱處理溫度應(yīng)高于使用溫度10～20℃，處理時(shí)間視制品壁厚而異，厚度在3mm以下為10～15 分鐘，厚度為3～6mm時(shí)間為15～30分鐘，經(jīng)熱處理的制品應(yīng)注意緩慢冷卻至室溫，以防止驟冷引起制品中應(yīng)力重新生成。

     b). .調(diào)濕處理調(diào)濕處理主要是對(duì)使用環(huán)境濕度較大的制品而進(jìn)行的，其辦法有兩種：一沸水調(diào)濕法，二醋酸鉀水溶液調(diào)濕法（醋酸鉀與水的比例為1.25:1,沸點(diǎn) 121℃）,沸水調(diào)濕法簡(jiǎn)便,只要將制品放置在濕度為65%的環(huán)境下,使其達(dá)到平衡吸濕量即可,但時(shí)間較長(zhǎng),而醋酸鉀水溶液調(diào)濕法的處理溫度為 80～100℃醋酸鉀水溶液調(diào)濕法,處理時(shí)間主要取決制品壁厚,當(dāng)壁厚為1.5mm時(shí)約2小時(shí),3mm為8小時(shí),6mm為16～18小時(shí)。
